Zagadnienie dotyczyło przeanalizowania bezpiecznego posadowienia fundamentu blokowego w istniejącej hali. W bezpośrednim sąsiedztwie nowoprojektowanego fundamentu znajdowała się stopa fundamentowa stanowiąca podparcie słupa solidnej belki podsuwnicowej.

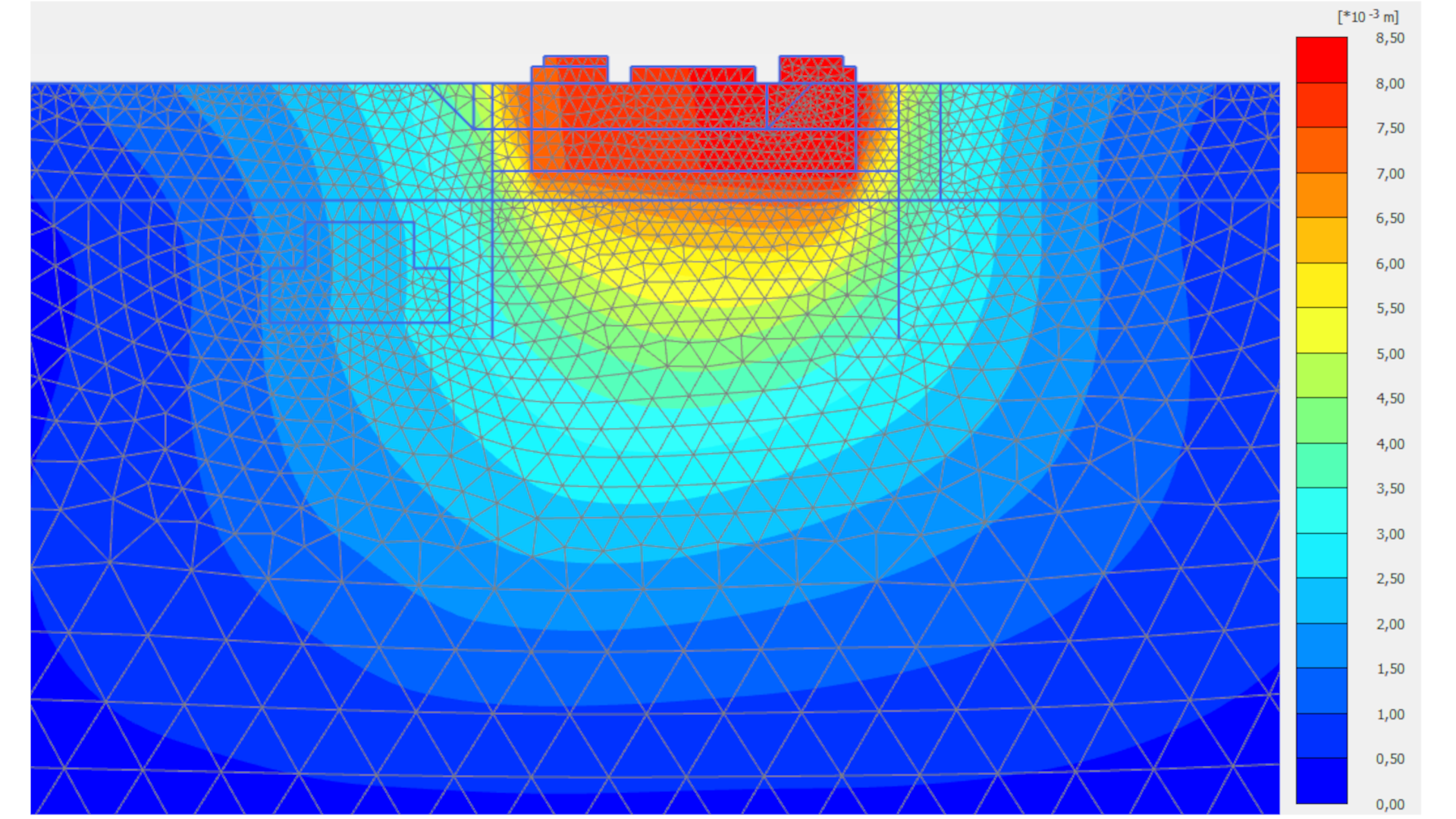

Obliczenia wykonano przy użyciu programu metody elementów skończonych. W tym celu utworzono staranny model numeryczny odzwierciedlający charakterystykę materiałową, uwarstwienie gruntu, kolejne etapy wykonania, geometrię fundamentu oraz obciążenia zewnętrzne fundamentu.
Badania geologiczne (standardowo) zostały uzupełnione o dodatkowe dane w celu możliwości zastosowania zaawansowanych modeli konstytutywnych gruntu.

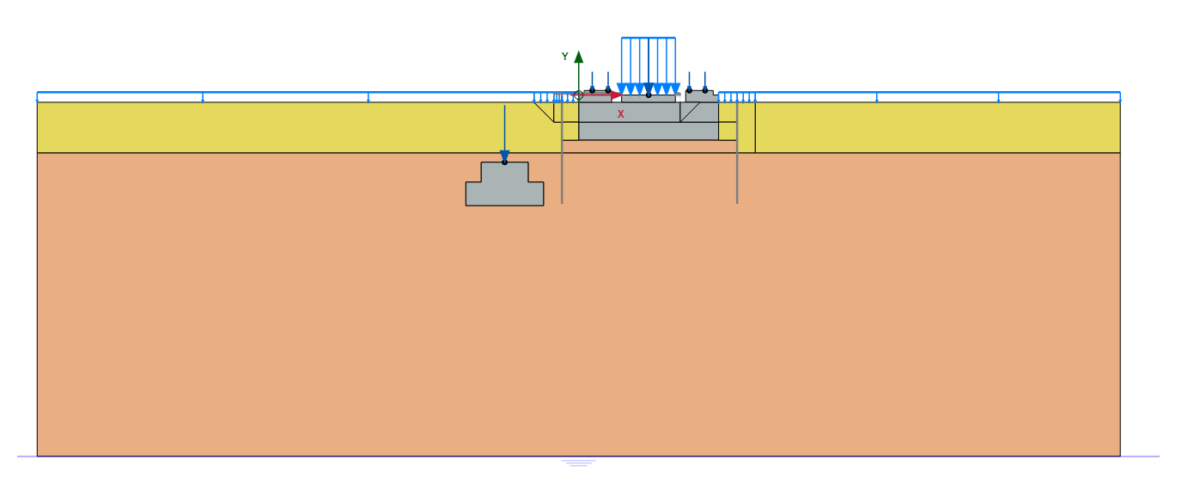

Wyszczególniono dwa główne etapy realizacji fundamentu blokowego w istniejącej hali, które zostały uwzględnione w modelu numerycznym.
ETAP 1
– usunięcie istniejącego fundamentu,
– instalacja grodzic zabezpieczających wykop,
-wykonanie wykopu,
– częściowa wymian gruntu (nasypu) pod nowy fundament.,
– analiza stateczności wykopu.
Etap 1 zatem miał na celu ocenę wpływu odprężenia gruntu spowodowanego wykonaniem wykopu na stopę fundamentową istniejacej hali. Etap pierwszy obejmował również ocenę stateczności wykopu.
ETAP 2
– wykonanie nowego fundamentu,
– sprawdzenie jego przemieszczeń,
– ocena wpływu fundamentu na istniejącą stopę fundamentową.
